施耐德PLC知多少？M241 M251常见50问（二）

发布日期：2021-09-03 16:06:25 来源：行业动态浏览量：次

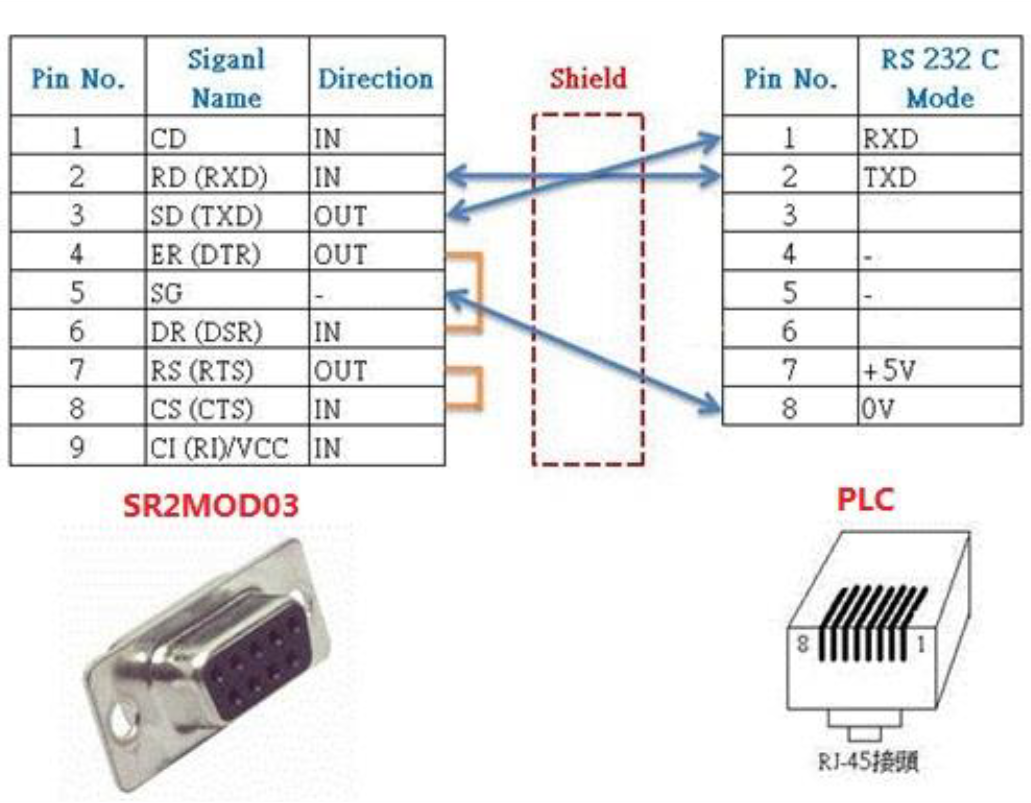

17.M241/M251 使用 GSM 调制解调器 SR2MOD03 时,PLC 与 SR2MOD03 的接线图是怎样的?

如图所示,PLC 侧为 RJ45 接口,SR2MOD03 侧为 SUB-D 接口,接线图如下所示:

18.M241/M251 可以通过哪些方式分配 IP 地址?

由 DHCP 服务器分配地址､由 BOOTP 服务器分配地址､固定 IP 地址､后配置文件｡

19.TM251MESE 的以太网 2 支持 Modbus Tcp IOScanner 功能,最大容量是多少?对于一个从站来讲最多可支持多少个通道?

对于一个 Modbus TCP IOScanner 从站来讲,最多可以配置 64 个通道｡

20.M241/M251 作为 Modbus 主站,连接的最大从站数量是多少?

能同时连 247 个从站的,但是因为是串行通讯,同时只能和一个首发信息,其他的要排队,站越多轮询的时间越长｡

21.TM251MESE 的 Ethernet_1 端口和 Ethernet_2 端口是否可以在同一网络?

TM251MESE 的 Ethernet_1 端口和 Ethernet_2 端口,这 2 个的 IP 地址不得位于同一个 IP 网络内｡否则编译会报错:

22.M251 PLC 支持 Ethernet Net/IP 主站,是否有功能块对从站读写?

截止到 SoMachineV4.1 SP2z 为止,Ethernet Net/Ip 的通讯方式无法通过功能块实现,只能用类似 IO Scan 那种映射地址的方式进行通讯｡

23.M241 和 M251 CANopen 通讯的最大距离是多少?

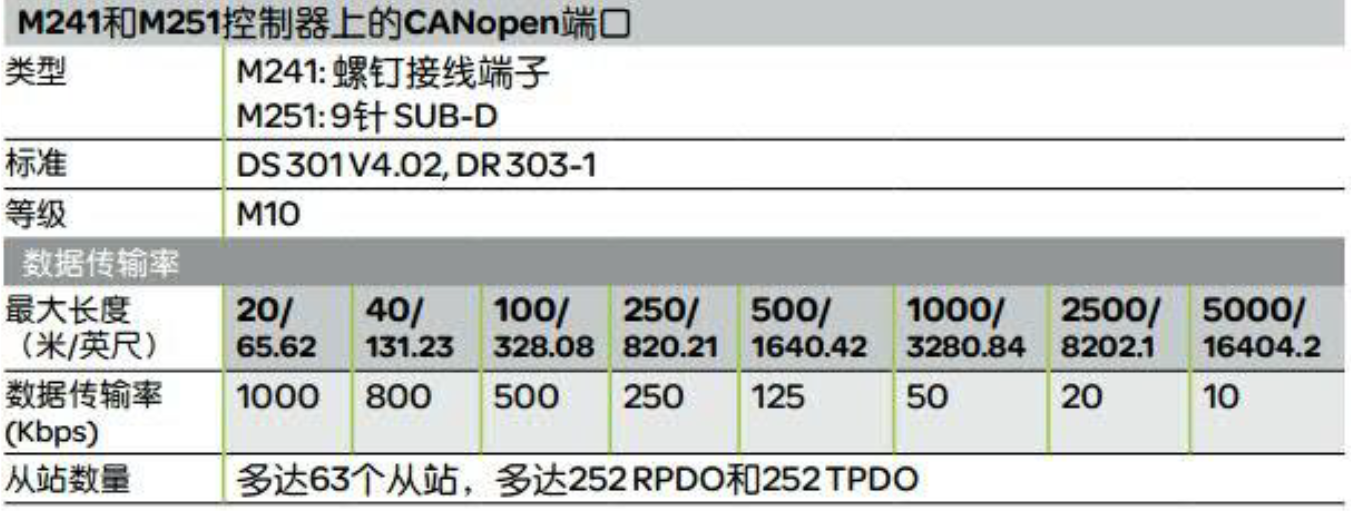

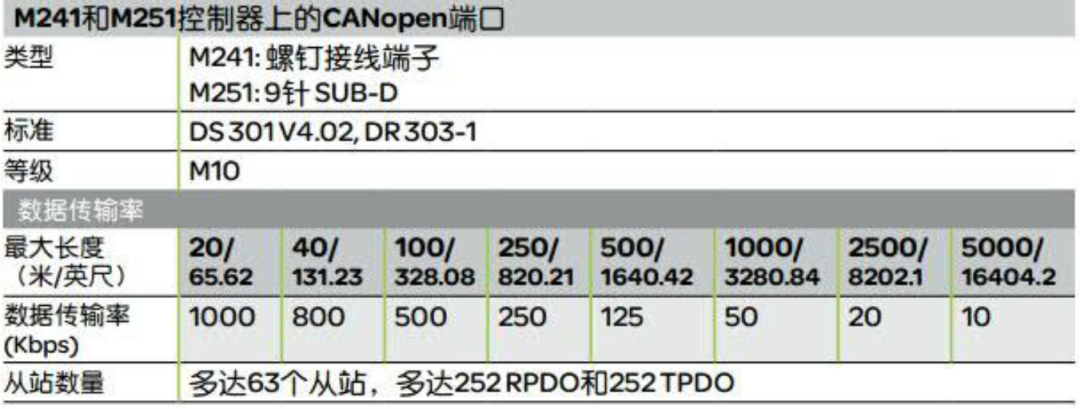

M241 和 M251 控制器上的 canopen 端口通讯的最大距离和通讯速率有关,具体参照下表

24.M251 的电池是什么型号?

松下 BR2032 型号电池｡

25.M241/M251 可以使用 GSM 调制解调器 SR2MOD03 嘛?

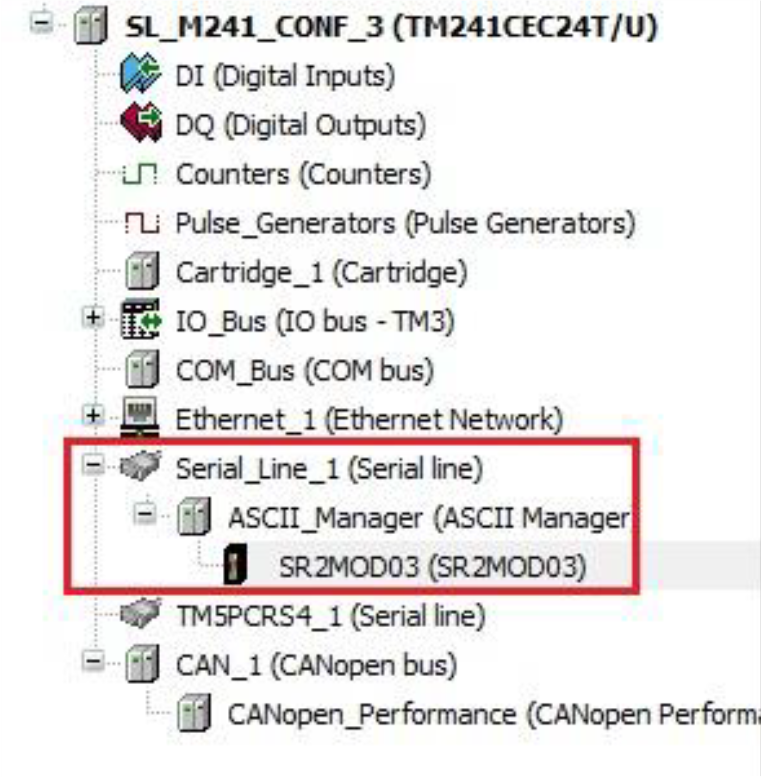

可以,在 M241/M251 的串口配置中,添加 ASCII_Manager,然后就可以添加调制解调器 SR2MOD03 了｡

26.TM251MESE 的以太网 2 支持 Modbus Tcp/IP IOScanner 功能,最多能支持多少个从站?

TM251MESE 的 ETH2 口最多支持 64 个 Modbus TCP/IP IOScanner 从站｡

27.TM251MESE 的以太网 2 支持 Modbus Tcp IOScanner 功能,对于一个通道来讲,最多支持的长度是多少?

在添加通道时,一个通道如果是用功能码 23(读写多个寄存器)的话,支持的最大读长度是 125,写长度是 121｡如果是用功能码 16(写多个寄存器)的话,支持的最大写长度是 123｡如果是用功能码 03(读多个寄存器)的话,支持的最大读长度是 125｡

28.TM251MESE 的以太网 2 支持 Modbus Tcp IOScanner 功能,对于多有从站来讲,支持的最大输入输出的字的长度是多少?

对于所有的从站来讲,支持的输入输出字的长度是 2048｡

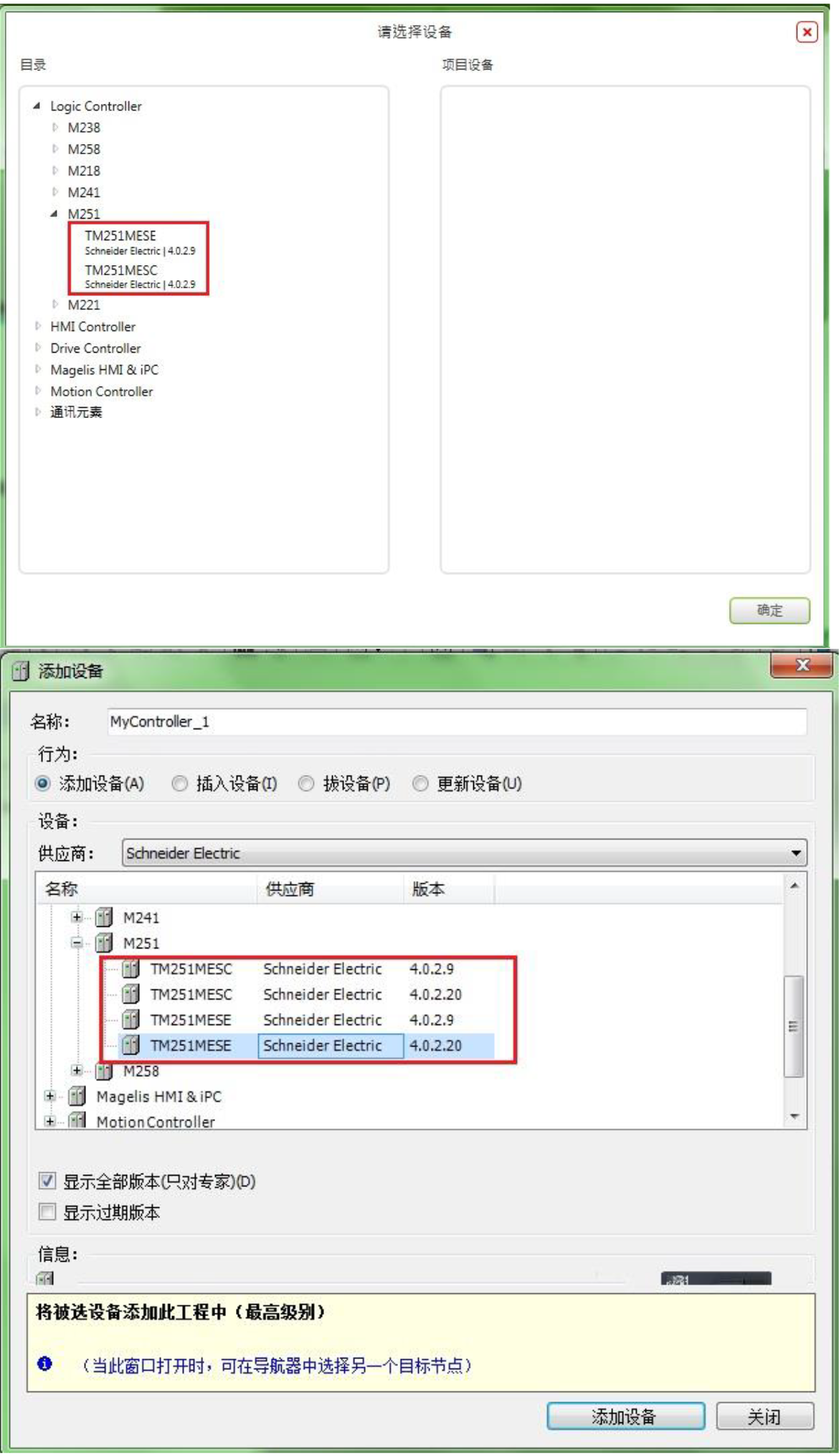

29.SoMachine 软件中添加 M251 时,可以选择版本,但在 SoMachine Center 中无法选择版本?

以 M251 为例,在 SoMachineCenter 中添加时只可以选中 V4.0.2.9 版本,但是在项目中点击右键添加设备时,可以选择 V4.0.2.9 之外还可以选择 V4.0.2.20｡如果要选择高版本,请在项目中点击右键添加｡

30.对 M241 来讲,SoMachine 可配置的最大任务数是多少?

可为 Modicon M241 Logic Controller 定义的最大任务数为:

总任务数 = 19

循环任务数 = 4 ,未定义自由运任务时;循环任务数 = 3 ,已定义自由运任务时

自由运行任务数 = 1

事件任务数 = 8

外部事件任务数 = 8
