施耐德电气开放自动化平台初体验（4）

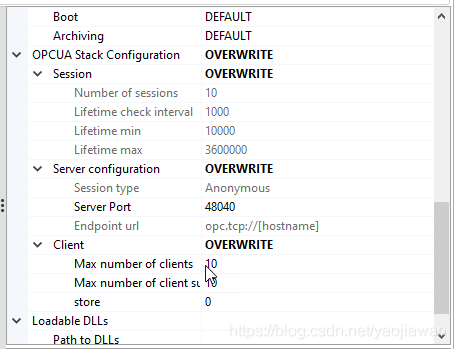

按照我们前面介绍过的方法，新建一个项目 OPCUA_Test。与前面介绍的类似，在System 工作区的Delvice list中，出现了一个EcoRT_0设备。点击它后再工作区的右边会出现该设备的各种属性。将OPC UA Stack Configuration属性有Default改成OVERWRITE后，可以看见OPC UA的各项属性。

比较重要的参数是OPC UA服务器的端口，缺省值为 48040.当然你可以修改它。

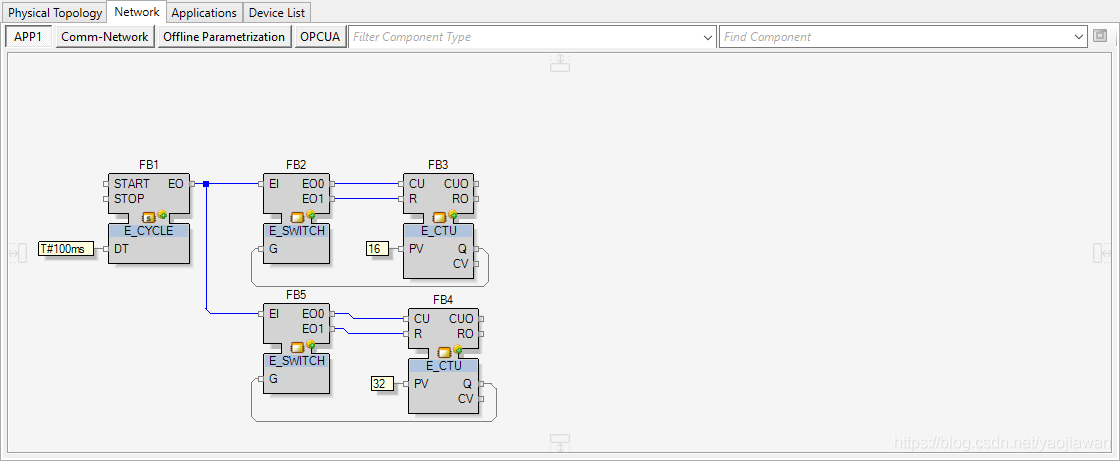

建立了一个简单的计数器项目。它内部有两个计数器，我们希望通过OPC UA的客户端查看两个计数器的当前值。

App1完成后，点击左边栏的System，在工作区中选择OPC UA发现空空如也。不知道如何将IEC61499功能块网络的变量和OPC UA模型中的变量关联起来。

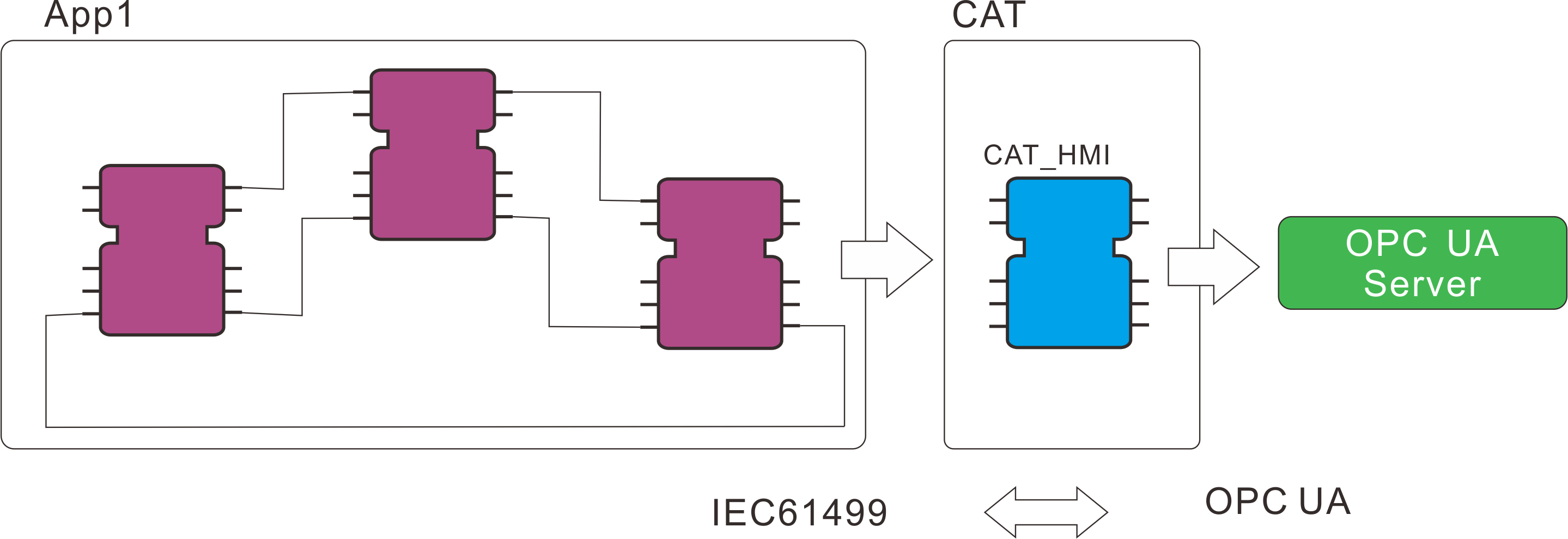

详细看了Help文档后才发现。首先要定义一个CAT类型。我们在前面已经介绍过，CAT 是与HMI关联的复合功能块。内部含有一个CAT_HMI功能块。只有 CAT_HMI 功能块的输入和输出数据才会在OPC UA模型中作为变量出现。仔细想来也对。OPC UA某种意义上也是HMI的一种接口。

具体的设置过程：

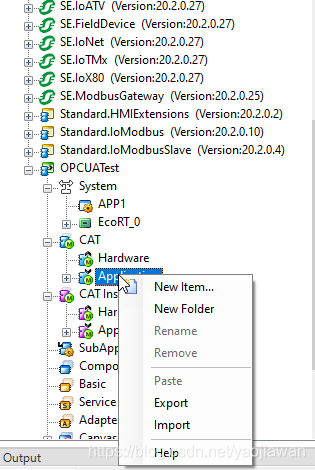

1.在左边栏的CAT->Application击右键选择New Item。建立一个CAT1 的CAT类型。

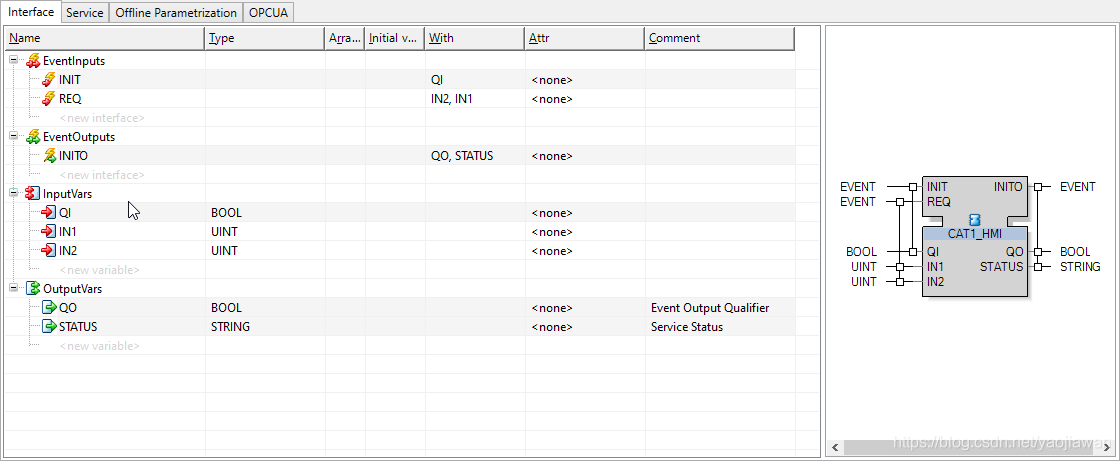

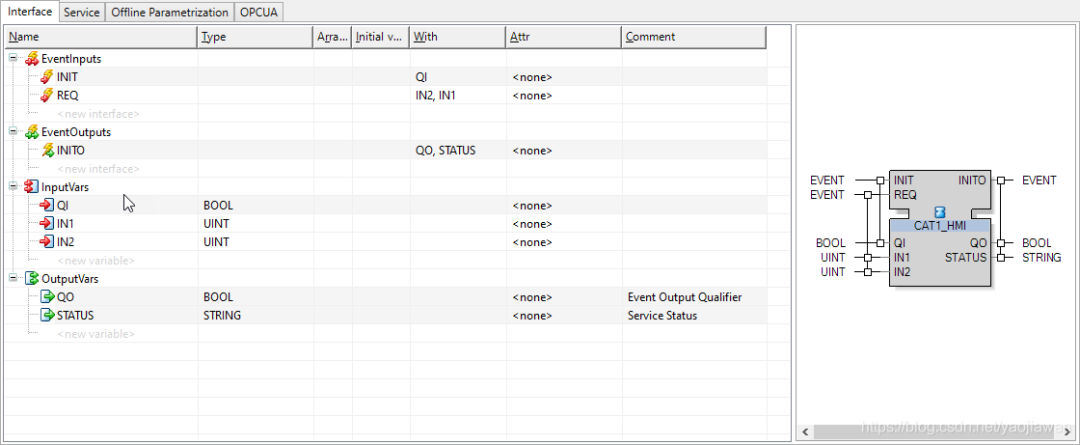

2.在下面会出现一个IThis:CAT1_HMI 点击后工作区如下，我们在InputVars中添加两个输入变量IN1和IN2.它们的类型UINT，用了来显示两个计数器的当前值。

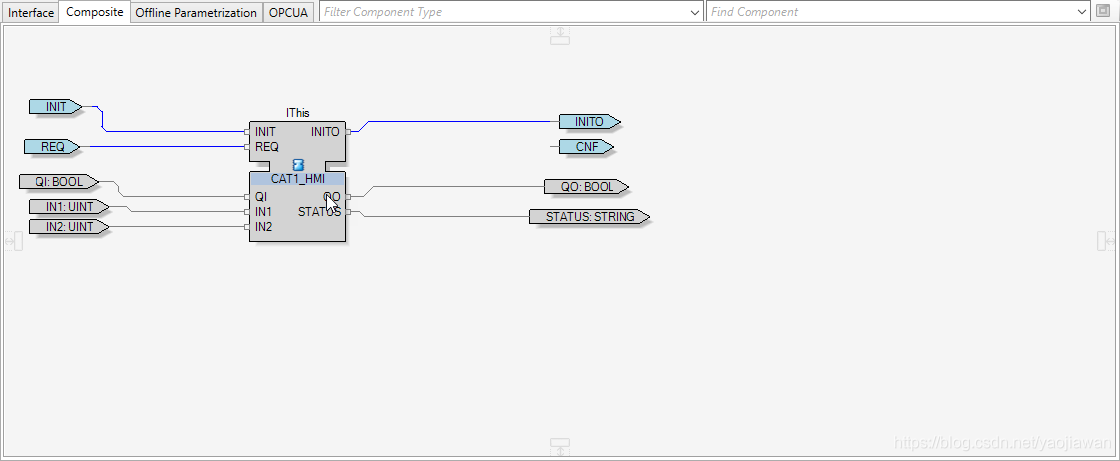

设置完成后，要保存一下。然后回到System工作区，点击Composite。将CAT1_HMI拖动到工作区中。；连接线。事实上，它是一个复合功能块，你可以在其中添加各种需要的功能块。

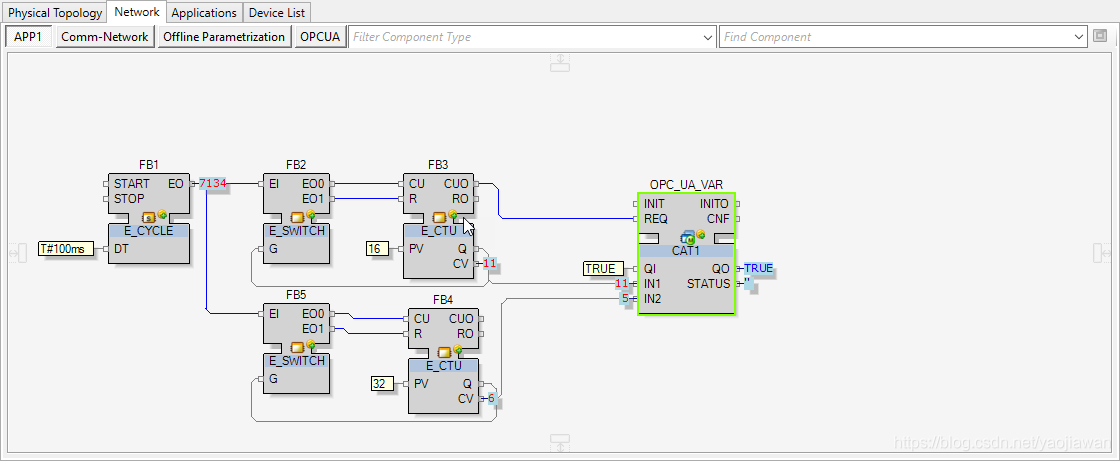

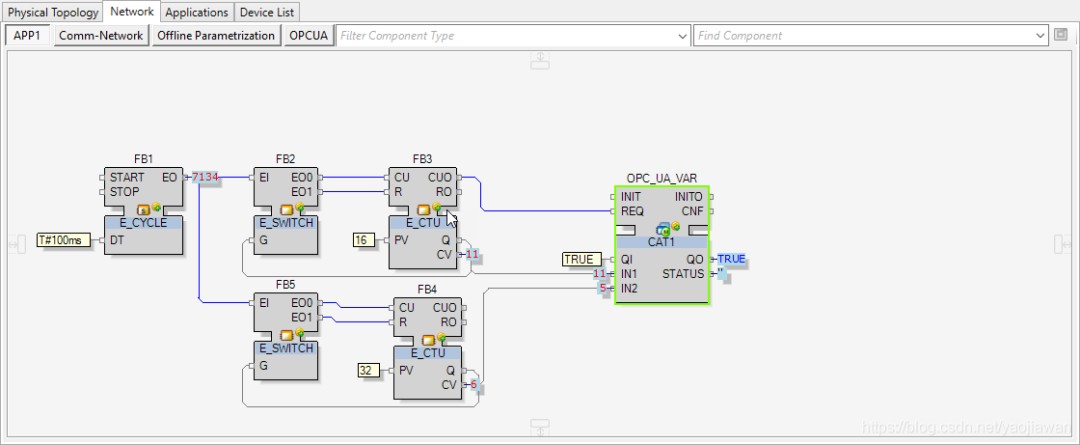

3.在App1功能块网络中拖入CAT1类型功能块，连线。

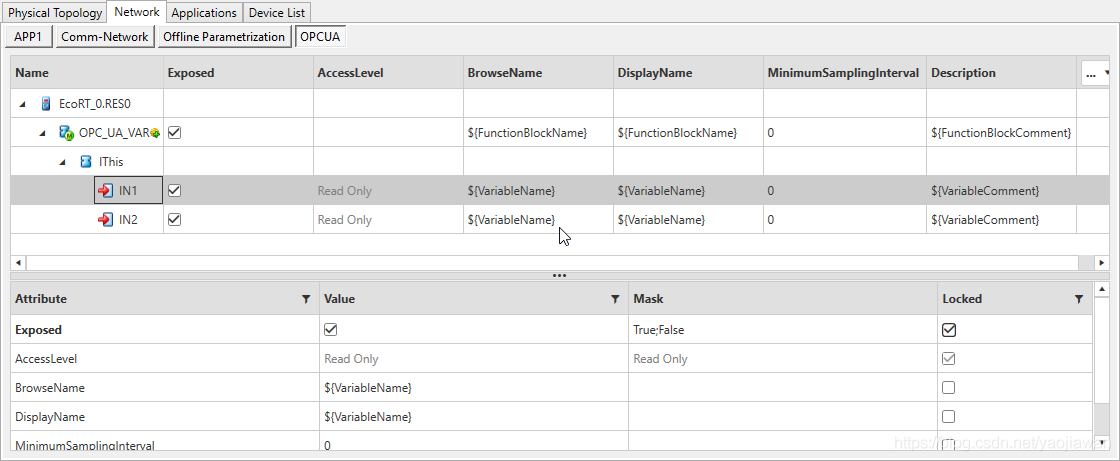

4.完成后再次查看OPC UA选项，发现IN1，IN2变量已经在里面了。你可以修改某些属性，比如 BrowseName,DisplayName等等。

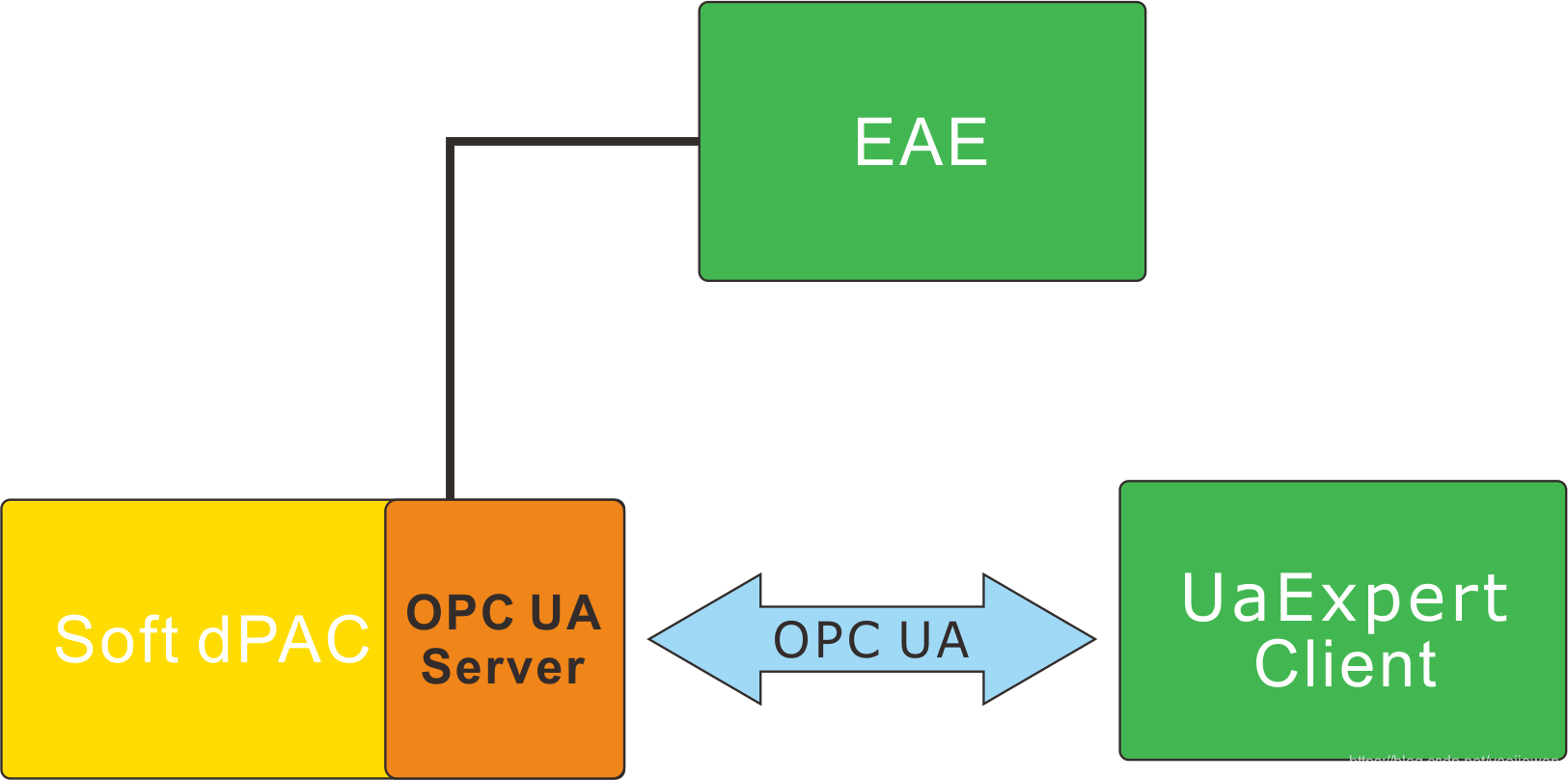

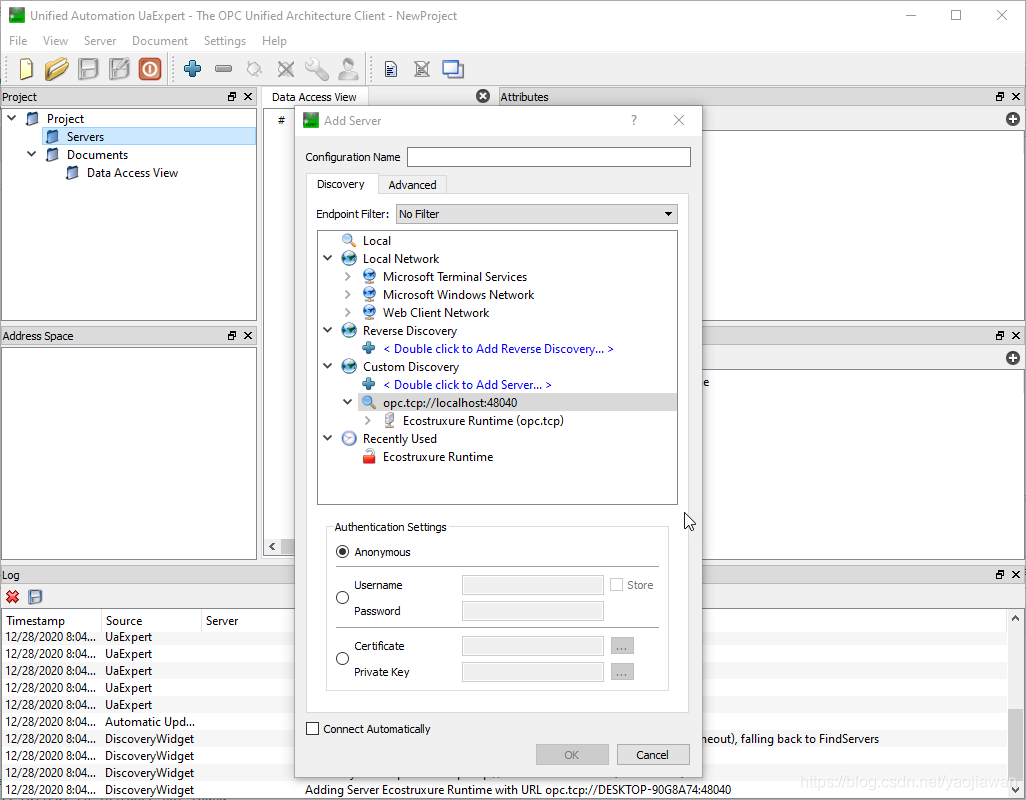

然后启动UaExpert 客户端软件。右击servers选择 Add。弹出App Server窗口。在Custom Dictionary 中选择添加一个地址，localhost:48040保存。

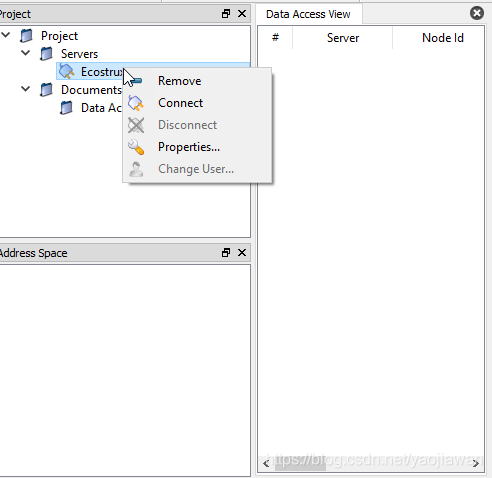

对Localhost:48040地址击右键，选择Rebrowse，如果一切OK的话，你会看到EcoStructure Runtime。点击OK返回后，展开Server，选择EcoStructure Runtime击右键，选择Connect。

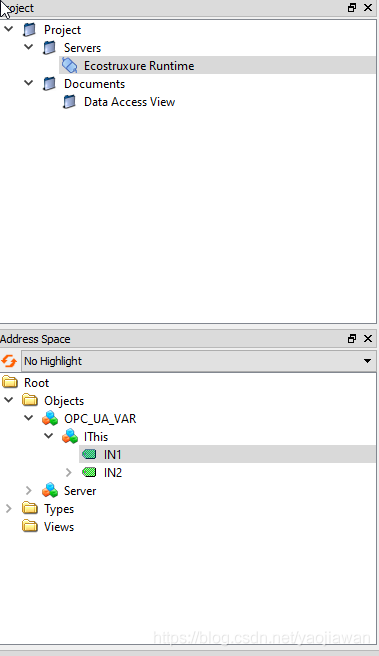

于是，在下面出现了IN1，IN2变量。

我们终于完成了EAE OPC UA服务器的简单测试。

EAE OPC UA server的实现方式是比较简单明了。能够使我们快速地将IEC61499功能块网络和OPC UA实现关联。看起来似乎只有简单的变量类型。其实由于IEC61499的编程能力，我们可以在CAT1复合功能块中实现更过的OPC UA模型所需要的功能。
