2022年客户常问问题系列之ATV310A系列变频器常问问题17问(上)

发布日期:2022-09-16 13:42:35   来源:行业动态   浏览量:



本文来源于:施家邦 工控邦

#1.ATV310A变频器如何进入菜单修改参数?



ATV310A变频器按钮操作方法:

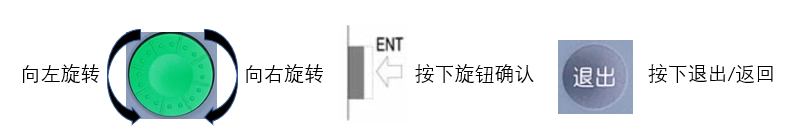

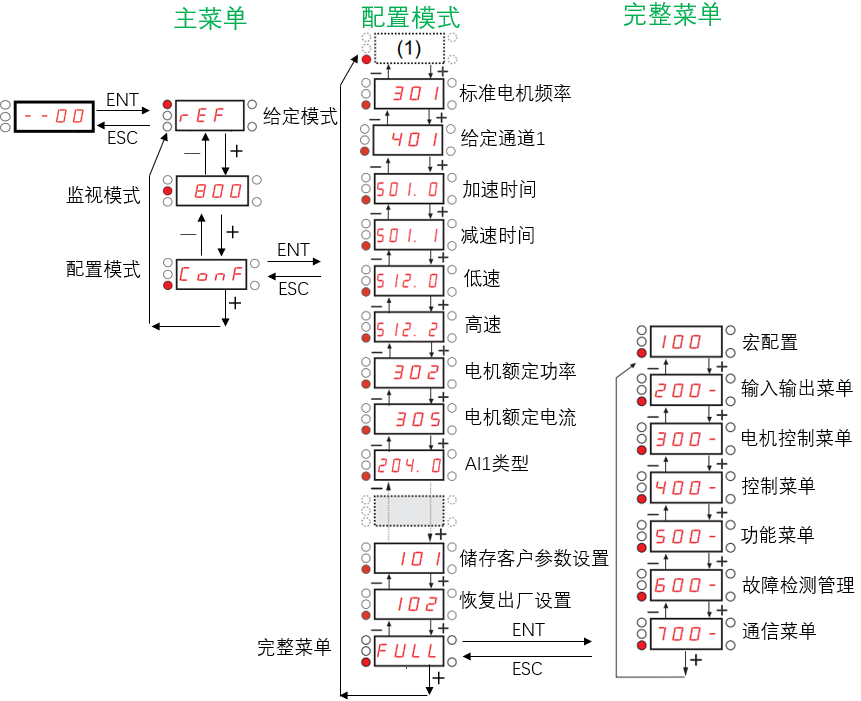

下面介绍主菜单、配置模式、完整菜单结构以及如何进入完整菜单。





#2.ATV310A变频器如何恢复出厂设置?

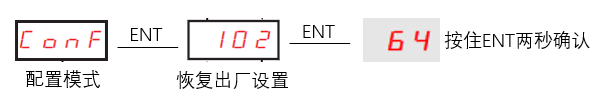

ATV310A变频器恢复出厂的操作步骤如下:


注意:需要长按确认键两秒以上






#3.ATV310A变频器左侧三个指示灯同时闪烁和循环闪烁表示什么意思?如何切换?



ATV310A变频器左侧三个指示灯循环闪烁表示进入强制本地状态下的控制模式;此时不能修改参数,给变频器启动信号后可通过面板上的旋钮直接调速;



ATV310A变频器左侧三个指示灯同时闪烁表示进入强制本地状态下的编程模式;此时可修改参数。



长按 退出键2s,控制模式和编程模式可来回进行切换;

长按 模式键3s,可退出强制本地状态,进入到远程控制模式,此时三个灯都不会闪烁。



注意:如果进入到强制本地状态修改给定和命令通道后,退出强制本地状态进入到远程模式后,再次进入强制本地状态后,给定和命令通道仍然是默认面板控制。






#4.ATV310A继电器R1如何设置?



ATV310A系列变频器R1出厂默认的设置为“无故障”,如果想将其修改为变频器运行操作步骤如下:

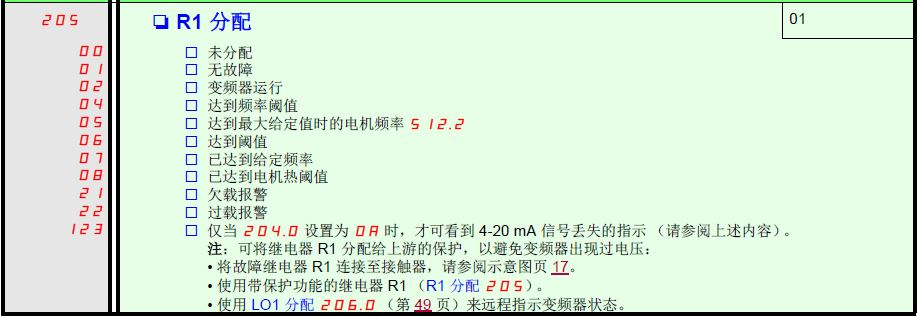

附参数205里面可以分配的内容如下:




在R1设置为“无故障”下,变频器上电无故障,继电器输出,常开触点点闭合,常闭触点断开,有故障时继电器复位,常开触点恢复为常开,常闭触点恢复为常闭。



变频器故障继电器做成无故障输出是为了符合欧洲安全标准,防止因故障信号电缆断线引起的故障信号无法送出的问题;



如果需要的功能会导致R1继电器频繁动作,建议将该功能分配给LO1,并通过一个中间继电器转换控制,因为频繁动作会影响R1继电器的寿命。






#5.ATV310A变频器模拟量AO1如何设置?



ATV310A的AO1可以配置为电压或电流的模拟量输出:



电压模拟输出为 0...10Vdc,电流模拟输出为 0-20mA或者4-20mA。



AO1的分配的功能在参数216.0可以配置,AO1输出的模拟量信号类型及范围在参数216.1配置,

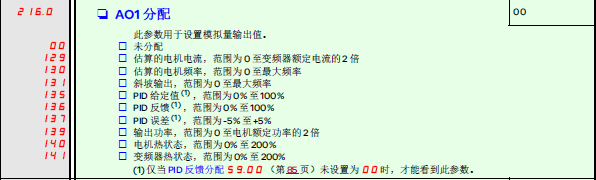

ATV310A 模拟量AO1可以分配的功能如下表:

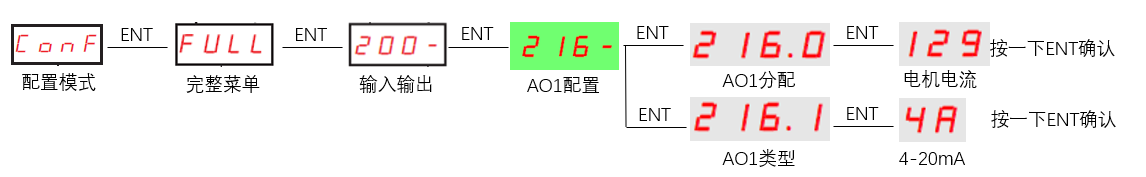

以AO1输出电机电流为例,输出4-20mA模拟量,设置方法如下:




注意:AO1作为电机电流信号输出时,量程范围默认对应0-2倍变频器额定电流(变频器铭牌上标识有此具体数值),设置上位机量程时应与此量程设置一致。






#6.ATV310A变频器逻辑输入LI设置,以及故障复位如何设置?



ATV310A设置逻辑输入端子的功能,需要先找到对应的功能参数,



以故障复位功能为例,先找到故障复位功能参数601,然后将故障复位功能分配给LI4端子,通过LI4端子对变频器进行故障复位,参数设置步骤和代码含义如下:







#7.ATV310A变频器本地远程切换,如何设置?



本地远程功能描述及设置举例如下:

1.本地模式时,使用面板调速,端子启停,面板是导航旋钮,启停端子是LI1。



2.切换设置,变频器通过 LI3 实现'本地/远程'切换,LI3 未接通为本地,LI3 接通时为远程。



3.远程模式时,频率给定为 AI1(4~20mA),启停是端子 LI1。



参数设置步骤和代码含义如下:



1.本地模式设置

设置给定1通道为集成导航旋钮。集成导航旋钮调速需要进入rEF菜单调整,设置范围0-100%默认对应0-50Hz:




设置通道配置为隔离通道:




设置命令通道1为端子:




2.切换设置

设置强制本地分配为LI3:




3.远程模式设置

设置强制本地给定为AI1端子:

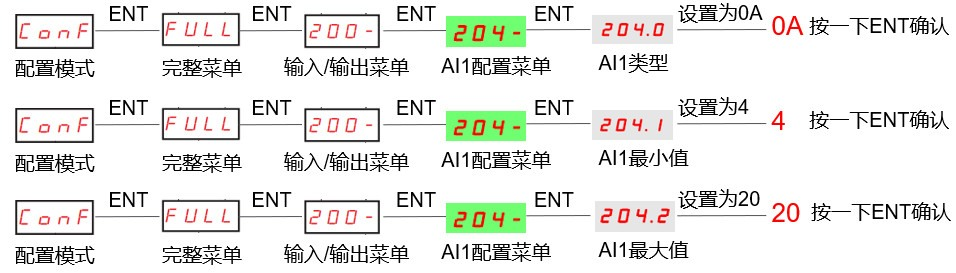

设置AI1最小值4mA,最大值20mA:







#8.ATV310A变频器使用固定频率,端子LI启动如何设置?



在不需要变频器调速的应用的场合,可以设置一个固定的频率,让变频器以此固定频率运行,



需要设置的参数为512.0【低速频率】、401【给定通道1】、406【通道配置】,以固定频率设置为50Hz为例,步骤如下:



512.0【低速频率】设置为50Hz:

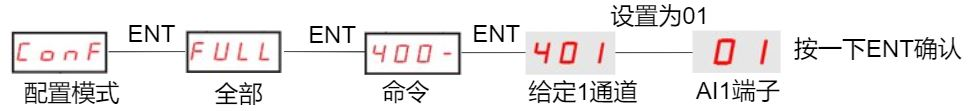

401【给定通道1】设置为01“模拟终端”(AI1模拟量端口调频率):

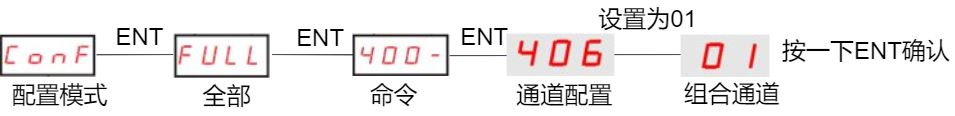

406【通道配置】设置为01“组合模式”(命令和给定值来自同一通道):




备注:401和406出厂默认即为01。
