2022年客户常问问题系列之Tesys Giga系列产品基础知识32问(3)

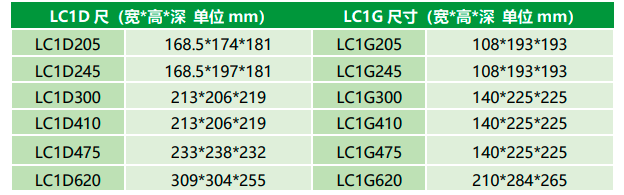

LC1G 中国版和 LC1D 系列的尺寸对比如下：

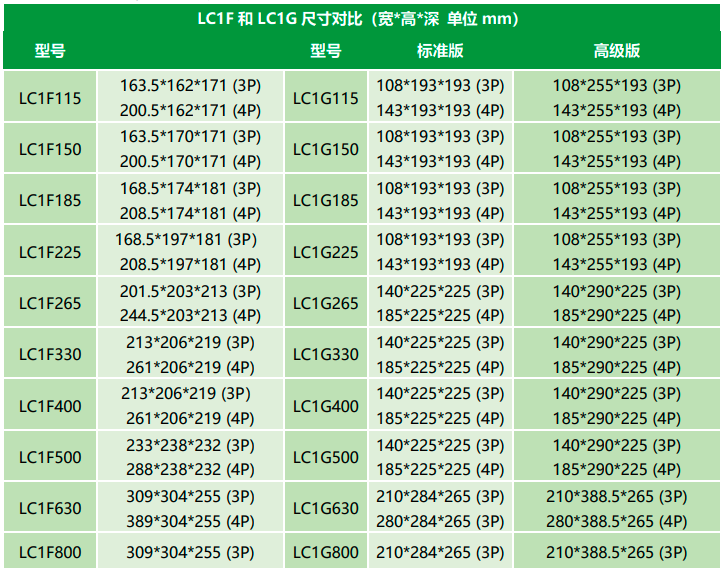

LC1G 全球版和 LC1F 系列的尺寸对比如下：

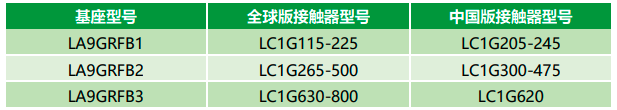

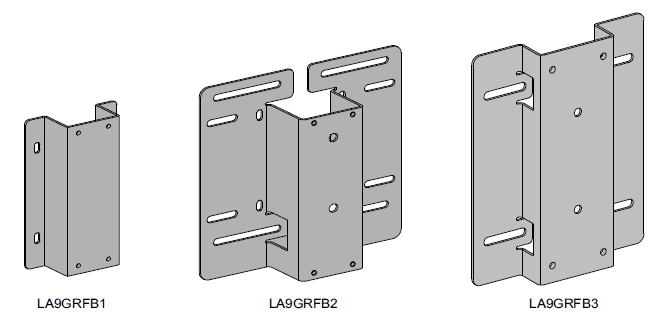

LC1G 替换 LC1D 及 LC1F 后安装尺寸有变化，需要重新打孔。但是 3P 的接触器我们有改造基座可选配，配改造基座无需重新开孔，有助于节省更换和重新安装的时间。改造基座和适合的接触器匹配情况如下表：

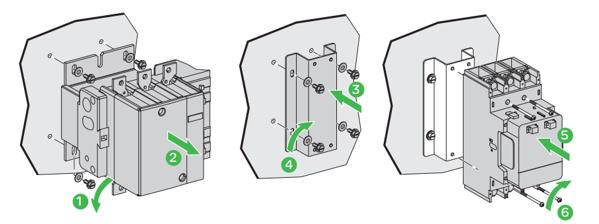

改造基座安装示意图如下：

下面是 Tesys Giga 系列接触器常见附件的安装视频：

Tesys Giga 系列热过载继电器 LR9G 可以和接触器直接安装，也可以独立安装。

LR9G 与接触器直接安装：

LR9G 独立安装：

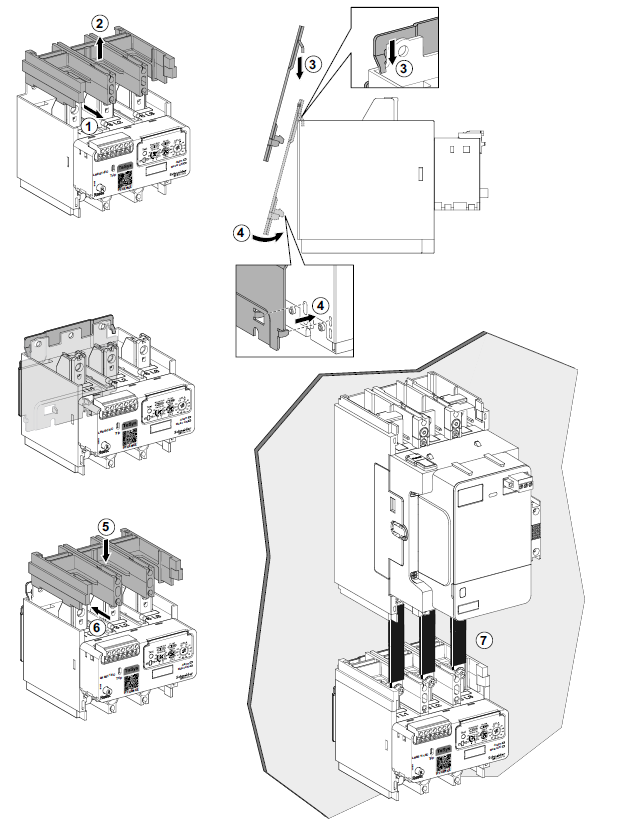

若要与接触器主电源连接端子对齐，需要选配安装底座，安装步骤如下：

（1）从过载继电器向外推相间隔板适配器。

（2）拆下相间隔板适配器，留在旁边以备后续使用。

（3）将安装底座置于过载继电器背面的顶钩上。

（4）向内推，以使安装底座与过载继电器的底钩自动锁定。

（5）将相间隔板适配器装回到过载继电器上。

（6）向内推，听到咔哒声，即表示其已自动锁定。

（7）使用直接线柱在接触器下游连接过载继电器。

LC1G 接触器线圈直流电压供电，在接线时不区分正负。

四、应用和诊断

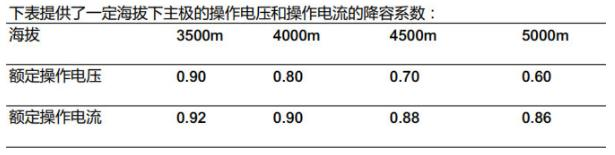

LC1G 接触器 3000 米内不需要降容，超过 3000 的海拔降容系数请参考下图。

LC1G 接触器可以用于 DC-1 到 DC-5 这 5 种直流负载。用于直流回路时，其接线方式和额定电流都有变化，根据不同的电压电流情况有时需要串极使用。具体选型及接线请参考产品目录：TeSys Giga 系列电动机控制与保护产品 中国版 产品目录.pdf和TeSys Giga 系列电动机控制与保护产品 全球版 产品目录.pdf,

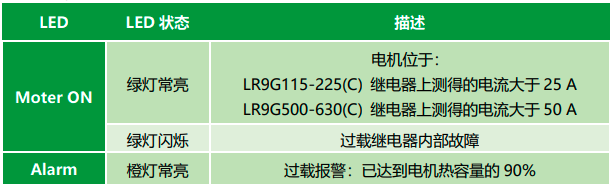

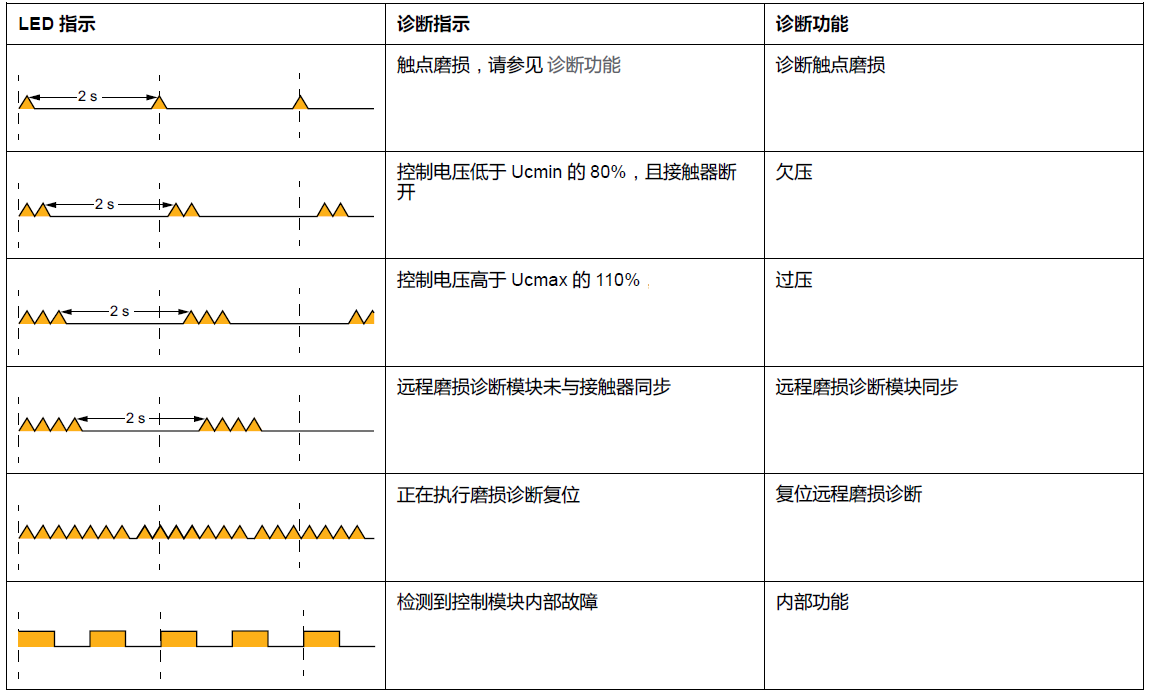

触点磨损诊断（在剩余寿命为 15%时给出警告信息）：闪烁 1 次

线圈欠压（A1-A2 <0.8Ucmin）：闪烁 2 次

线圈过压（A1-A2 >1.1Ucmax）：闪烁 3 次

内部故障：连续闪烁

其中 Ucmin 是控制模块额定控制电压范围 (Uc) 的最小值，Ucmax 是控制模块额定 控制电压范围(Uc) 的最大值。例如：对于 48-130 Vac/Vdc 的控制模块，Ucmin = 48  Vac/Vdc，Ucmax = 130 Vac/Vdc。

更多 Tesys Giga 资料获取， 请扫描下方二维码获取：
